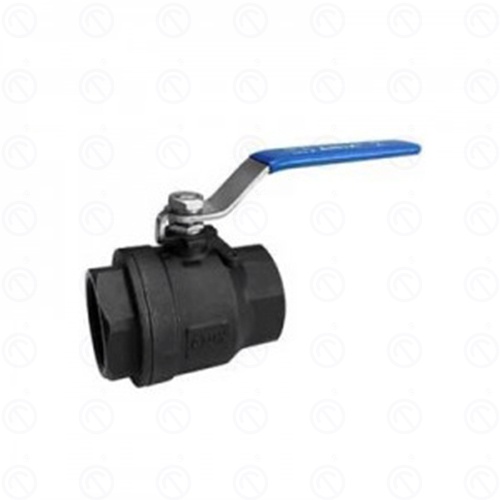

1000WOG 两片式内螺纹球阀
1000WOG 两片式内螺纹球阀
产品详情

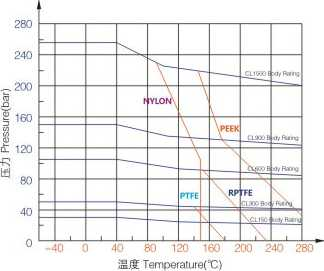

性能规范

• 公称压力：PN1.6、2.5、4.0、6.4Mpa
• 强度试验压力：PT2.4、3.8、6.0、9.6MPa
• 低压气密封试验压力：0.6MPa

• 温度：-29℃~150℃
• 适用介质：
Q11F-(16-64)C 水、油品、气
Q11F-(16-64)P 硝酸类
Q11F-(16-64)R 醋酸类

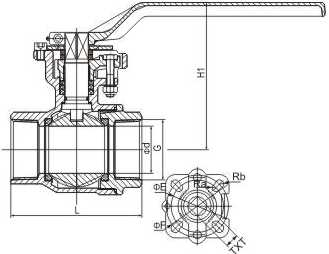

产品结构



主要零件材料


材料名称

Q11F-(16-64)C

Q11F-(16-64)P

Q11F-(16-64)R

阀体

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cd8Nr12Mo2Ti
CF8M

阀盖

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

球体

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

阀杆

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

密封圈

聚四氟乙烯(PTFE)

填料

聚四氟乙烯(PTFE)



主要外形尺寸

DN

INCH

L

L1

D

G

W

H

H1

E

F

TXT

8

1/4″

55

13

11

1/4″

95

48.5





10

3/8″

60

13

11.5

3/8″

95

48.5





15

1/2″

63

13.5

15

1/2″

105

54

75

36

42

9X9

20

3/4″

73

15

19.5

3/4”

120

65.5

81

36

42

9X9

25

1″

84

17

25

1″

140

72

91.5

42

50

11X11

32

1 1/4″

98

20

32

1 1/4″

150

81

100.5

42

50

11X11

40

1 1/2″

105.5

21

38

1 1/2″

170

96

118.5

50

70

14X14

50

2″

120.5

23

49

2″

185

105

125.5

50

70

14X14

65

2 1/2″

152

28

64

2 1/2″

220

125





80

3″

170.5

30

77

3″

270

134.5





100

4″

204

36

99

4″

315

157
