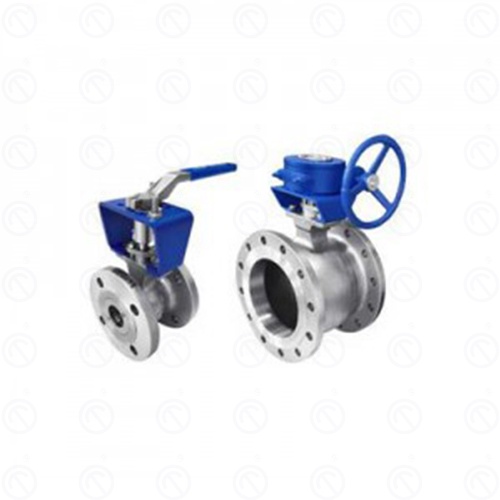

V型高性能球阀的阀芯具有V形口球体，是一种以改变V形切口面积来调节流体流量 的旋转式调节阀。它特别适用于含有纤维或带有颗粒状物的介质。如纸浆生产、污 水处理以及油品稳压输油管线等场合的控制。该阀芯上下端设有转动轴，阀座带有 増能环可以调节密封力，阀开闭时V形开口与阀座产生楔形剪切力，使密封性能优越 于。形球阀、闸板阀、闸阀等阀门，它主要应用于石化、造纸、电力、轻工、水处 理厂等工业部门。

概括

• V切具有较大的可调比和等百分比流量特性，实现压力和流量的稳定控制。

• 结构简单、体积小、重量轻、流道通畅。

• 提供wrth大螺母弹性自动补偿结构，有效控制阀座和阀塞的密封面，实现良好的密封性能。偏心塞和阀座结构可以减少磨损。

• V 形切割在阀座上产生楔形剪切力以切断含有纤维的介质。特别适用于高粘度介质和含有纤维和颗粒的介质的开松和控制。

阀体

• 类型：偏心角行程整体球、夹套球
• 公称直径 (DN)：1"~20"
• 公称压力 (PN)：ANSI 150LB-900LB
• 连接类型：法兰连接或对夹式
• 材料：A216-WCB 、A351-CF8、A351-CF8M（或锻件）
• 填料：聚四氟乙烯浸渍石棉、聚四氟乙烯、柔性石墨 也可根据用户要求提供保温夹套蝶阀。

阀内组件

•阀塞类型：V 形切割球• 阀塞材料：A351-CF8、CF8M 碳化或表面喷塑硬质喷孔
• 阀座材料和工作温度：
软密封：
PTFE -20-+180℃填充
PTFE -20-+180℃
PPL -40~+350℃

硬密封（y）：A351-CF8、CF8M
碳化或表面硬质合金喷焊-40+450℃
阀轴材料：A276-420、A564-630
轴套材料：A182-F304、A182-F316（氮化）或
WMS（高温合金）

• 图1 软密封型
堵头：A351-CF8、A351-CF8M
阀座材料：PTFE、填充PTFE、PPL
阀座泄漏：零泄漏

• 图2 钢板型金属密封
堵头材料：A351-CF8、CF8M 渗氮或表面喷焊
阀座材料：3J1、Inconel 不锈钢板
阀座泄漏：按 ANSI B16.104 IV-VI 级密封
额定在 KVx0.00l% 以内(250°C)
额定在 KVx0.005% (400°C) 以内

产品结构

图1 软密封结构图                                        图2 钢板式金属硬密封结构图

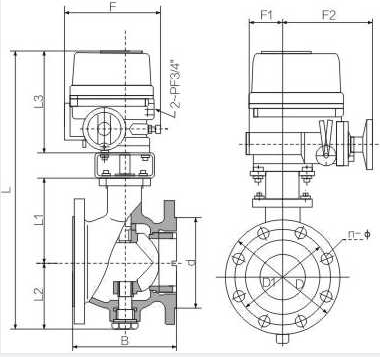

外形与连接尺寸
